Microrupteur SERIE MP200
La série MP200 est un microrupteur IP67 a action brusque avec un cable surmoulé pour des applications industrielles. Une protection IP68 avec un renforcement de la sortie du câble et un mécanisme avec une force d'actionnement renforcée est également disponible.Tous les composants des leviers sont en Acier Inox pour avoir un maximum de protection pour des environnements industriels sévères.
Ce microrupteur est proposé avec 2 types de circuits différents.
La version MP210 est inverseur avec un pouvoir de coupure de 15A / 250VAC.
Dans la version MP220 nous avons un microrupteur avec une double coupure et un pouvoir de coupure de 10A /250VAC.
La plage de température selon la norme EN61058 est de -40°C à 130°C, la plage de température est dépendante ainsi que le pouvoir de coupure sont déterminés par le choix de la matière du câble surmoulé et de sa section.
|
Descriptions |
MP210 |
MP220 |
||
|
|
Contact type Za |
||
| Homologation |
EN 61058-1 UL 61058-1 File E314075 |
EN 61058-1 UL61058-1 File E314075 |
|
| Standard |
EN 61058 50'000 cycles UL 61058 50'000 cycles |
EN 61058 50'000 cycles UL 61058 50'000 cycles |
|
| Pouvoir de coupure Charge Ohmique |
250VAC / 15A - Conducteurs 1.50mm2 (PVC et SI Cable) |
250VAC / 10A - Conducteurs 1.00mm2 | |
| Boîtier | Plastique renforcé fibre de verre (PBT) | ||
| Bouton | PC | ||
| Membrane | Fluorsilicone - Sur demande autre matière | ||
| Mécanisme | Action brusque avec lame ressort en Cuivre Bérylium | ||
| Contact | Argent - Sur demande contacts dorés | ||
|
Connexion Câble surmoulé |
PVC -20°C à 105°C - EN / UL certifié PUR -40°C à 90°C - MP210 EN/UL certifié - MP220 EN certifié SI -40°C à 130°C - EN certifié |
||
| Levier | Grand choix en Acier Inox | ||
| Degré de protection |
Boîtier IP67 - Sur demande IP68 Connexion IP67 |
||
| Classe de protection | II | ||
| Micro-switch | μ | ||
| Entre contact | 0.80 mm | ||

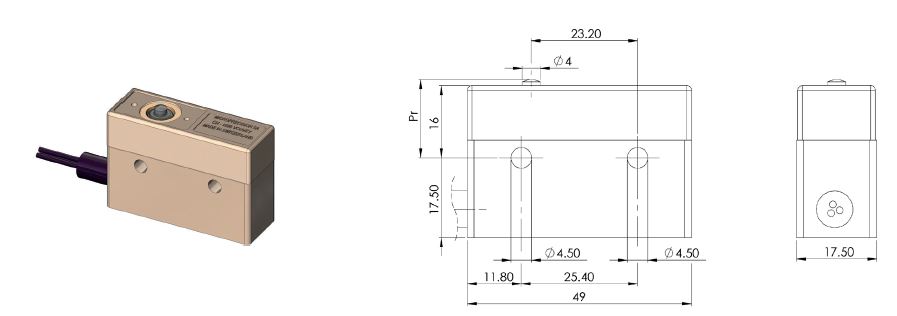

| Dimensions |
DIN 41 635, E - form 49 x 35 x 17.5 mm |
||
| Plage de force d'actionnement | 0.2 à 6.0 N, dépendant du levier | ||
|
Plage de température du boîtier (le choix du câble peut diminuer la température) |
EN 61058 -40°C à +130°C UL 61058 -40°C à +125°C |
||
| Durée de vie mécanique | 50 x 106 | ||
|
Levier |

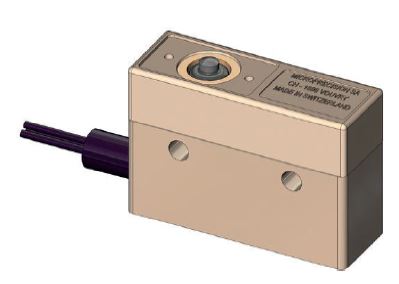

| Type 0 : Basic switch - Bouton | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
6.0 2.5 17.4 ± 0.5 16.5 ± 0.3 0.25 0.10 |
| Type 1S29 : Télescopique | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
6.0 2.5 29.3 ± 0.6 28.4 ± 0.3 2.0 0.12 |

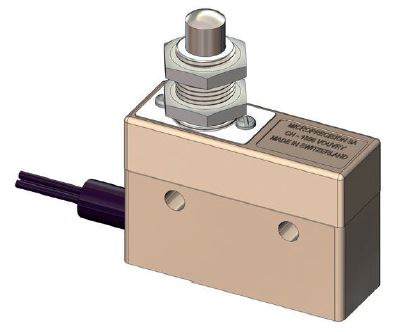

| Type 1A : Télescopique avec filetage court | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
6.0 2.5 39.1 ± 0.6 38.4 ± 0.3 5.0 0.12 |

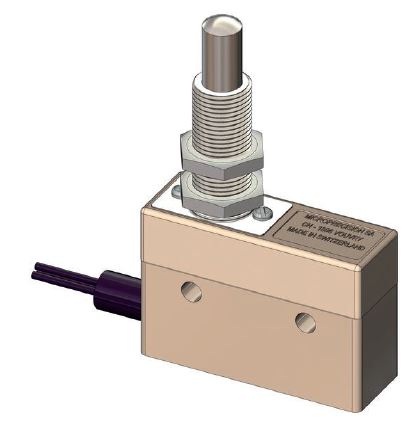

| Type 1A58 : Télescopique avec filetage | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
6.0 2.5 58.0 ± 1.0 57.2 ± 0.3 10.0 0.12 |

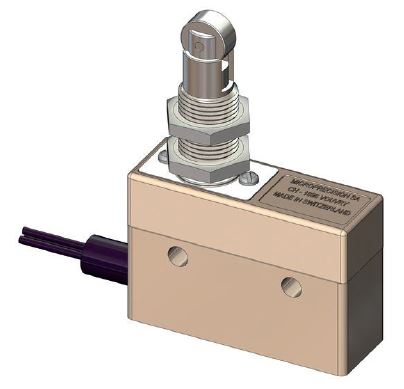

| Type 1BL : Télescopique avec galet - Sur demande galet Acier Inox, galet transversal | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
6.0 2.5 51.4 ± 0.6 50.7 ± 0.3 5.0 0.12 |

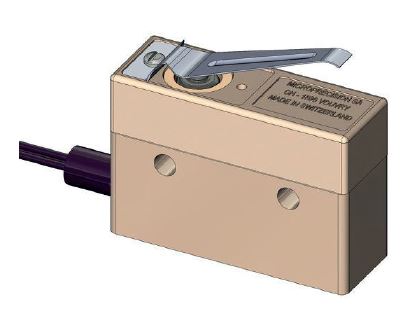

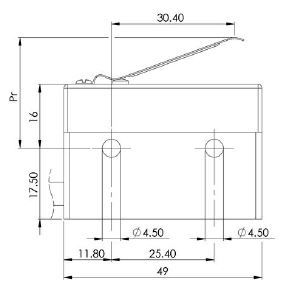

| Type 2A : Levier simple - action directe - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
3.5 1.0 26.0 ± 2.0 18.0 ± 2.0 2.0 0.80 |
| Type 3A : Levier simple - action indirecte - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
4.5 1.2 31.1 ± 1.5 29.0 ± 1.5 3.5 0.80 |
| Type 4AL : Levier simple avec galet - action directe - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
3.5 1.0 39.0 ± 2.0 30.0 ± 2.0 2.0 0.80 |
| Type 5AL : Levier simple avec galet - action indirecte - Sur demande montage du levier de l'autre côté, galet Acier Inox, galet transversal | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
4.5 1.2 35.5 ± 1.5 32.5 ± 1.5 3.5 0.90 |
| Type 6AL : Levier simple à galet escamotable - action indirecte - Sur demande montage du levier de l'autre côté, galet Acier Inox, galet transversal | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
4.5 1.2 41.6 ± 1.5 38.6 ± 1.5 3.5 0.90 |
| Type 7A40 : Levier simple ajustable - action directe - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
0.6 0.2 - Ajustable - 1.20 |

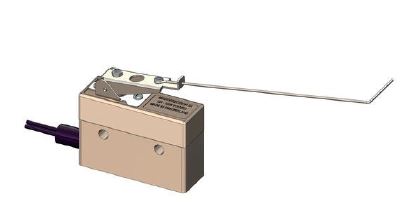

| Type 7AC : Levier simple à fil ajustable - action directe - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
0.2 0.05 - Ajustable - 5.00 |

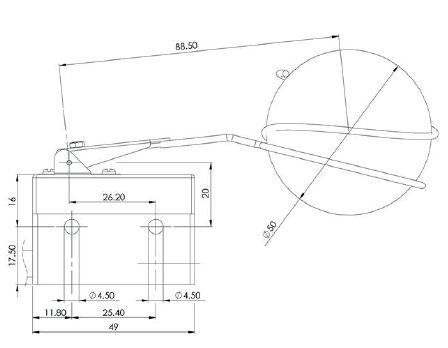

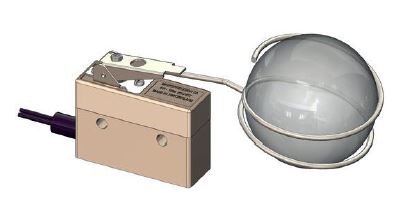

| Type 7AF/63.5/50 : Levier simple avec flotteur ajustable - action directe - Sur demande montage du levier de l'autre côté | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
- - - Ajustable - 2.00 |
| Type 8AL40 : Levier simple à galet ajustable - action directe - Sur demande montage du levier de l'autre côté, galet Acier Inox, galet transversal | |||
 |
 |
Force d'actionnement Fa max. (N) Force de relâchement Fr min (N) Position de repos Pr (mm) Position d'action Pa (mm) Surcourse sr min. (mm) Course différentielle sd max. (mm) |
0.6 0.2 - Ajustable - 1.20 |
| Schéma électrique |
| Code Levier | Diagramme | Couleur | ||
| Action directe |
0 1S29 1A 1A58 1BL 2A 4AL 7A40 7AC 7AF/63.5/50 8AL40 |
MP210 |  |
PVC : 1 / Brun - 2 / Noir - 4 / Bleu SI : 1 / Rouge - 2 / Blanc - 4 / Bleu PUR : 1 / Rouge - 2 / Blanc - 4 / Bleu |
| MP220 |  |
PVC : 11/12 - Brun ; 13/14 - Bleu SI : 11/12 - Blanc ; 13/14 - Bleu PUR : 11/12 - Brun ; 13/14 - Bleu |
||
| Action indirecte |
3A 5AL 6AL |
MP210 |  |
PVC : 1 / Brun - 2 / Noir - 4 / Bleu SI : 1 / Rouge - 2 / Blanc - 4 / Bleu PUR : 1 / Rouge - 2 / Blanc - 4 / Bleu |
| MP220 |  |
PVC : 11/12 - Brun ; 13/14 - Bleu SI : 11/12 - Blanc ; 13/14 - Bleu PUR : 11/12 - Brun ; 13/14 - Bleu |
||
| Information commande |
| MP2 | 1 | 0 | - | 5AL | / | 3 | 100 | / | 200 | SI | |
|
Circuit 1 : Inverseur 2 : Double coupure type Za |
|||||||||||
|
Contact 0 : contact Argent 1 : contact Doré |
|||||||||||
|
Levier 0 : Basic switch - Bouton 1S29 : Télescopique avec filetage 1A : Télescopique avec filetage court 1A58 : Télescopique avec filetage 1BL : Télescopique avec galet 2A : Levier simple - action directe 3A : Levier simple - action indirecte 4AL : Levier simple avec galet - action directe 5AL : Levier simple avec galet - action indirecte 6AL : Levier simple à galet escamotable - action indirecte 7A40 : Levier simple ajustable - action directe 7AC : Levier simple à fil ajustable - action directe 7AF/63.5/50 : Levier simple avec flotteur ajustable - action directe 8AL40 : Levier simple à galet ajustable - action directe |
|||||||||||
|
Nombre de conducteur 3 : MP210 Inverseur 4 : MP220 Double coupure |
|||||||||||
|
Section conducteurs 100 : 1.00 mm2 - 400VAC / 10A (MP210) - 250VAC / 10A (MP220) 150 : 1.50mm2 - 250VAC / 15A (MP210) |
|||||||||||
|
Longueur de câble 200 : Longueur 2m 400 : Longueur 4m |
|||||||||||
|
Matière du câble PVC : Chlorure de Polyvinyle -20°C à +105°C |
