Microrupteur SERIE MP500

MICRORUPTEUR SUBMINIATURE  (SPDT)  : ROBUSTE – ETANCHE – HAUTE PRECISION






 MP500A85C
  • Mécanisme à action brusque de haute précision
  • Caractéristiques électriques (charge résistive) : 0,1A/24VDC, 5A/250VAC
  • Fonctionnement fiable, même à une vitesse d'actionnement extrêmement lente
  • Course différentielle très faible : jusqu'à 0,02 mm max (0,0008 in)
  • Températures de fonctionnement : -40°C à +125°C
  • Degré de protection : IP67/IP69
  • Choix de connectique et de configurations de câbles
  • Large gamme d'actionneurs sur 2 positions de fixation (A & B)





Descriptions



Connexion Cosses à souder
  Pin PCB
  Câble PVC/PUR/SI jusqu'à 0.5 mm2 pour le PVC (5A) - Sur demande autre matière possible
EN / UL Certifications
 Pouvoir de coupure max. (résistance Ohmique) 5RA  250VAC
 Pouvoir de coupure max. (résistance Ohmique) pour contact dorés 0.1RA   24VDC
 Nombre de cycles certifié 50'000

Caractéristiques mécaniques
 Force d'actionnement max. 2.5 N - en option 1.2 N
 Force de relâchement min. 0.5 N
 Position de repos 9.2 ± 0.2 mm
 Position d'actionnement 8.7 ± 0.2 mm
 Course différentielle max. 0.05 mm - en option 0.02 mm
 Sur-course min. 0.5 mm
 Plage de température -40°C à 125°C
 Durée de vie mécanique 10'000'000 cycles
 B10d (24VDC - 10 mA, 100 cycles/min) > 5 Mio
 Entre-contact min. 0.25 mm


Autres spécifications
 Certification

EN 61058-1-1
UL 61058-1-1 File E314075               Logo
 Degré de protection IP67 / IP69
 Boîtier et Bouton PBT + 30% fibre de verre UL94-V0
 Dimensions

DIN 41 635, form B

20 x 16 x 6.5 mm  -  0.7874 x 0.6299 x 0.2559 in
 Lame mobile Cuivre Bérylium
 Contact Alliage Argent
 Terminaux Laiton
 Degré de pollution 3
 Essai de tenue au cheminement ITC 250 V
Tension nominale de résistance aux impulsions 2.5 kV
Essai au fil incandescent 850°C
Micro-coupure μ
Classe de choc électrique II / U imp. 2500 V

Options
 Leviers customisés
 Câbles : longueurs, matières et orientation de sortie de câble
 Augmentation et diminution de la course différentielle
 Faible force d'actionnement
 Contact dorés
 Autres adaptations sur demande




Boitiers





IP67 / IP69

IP40

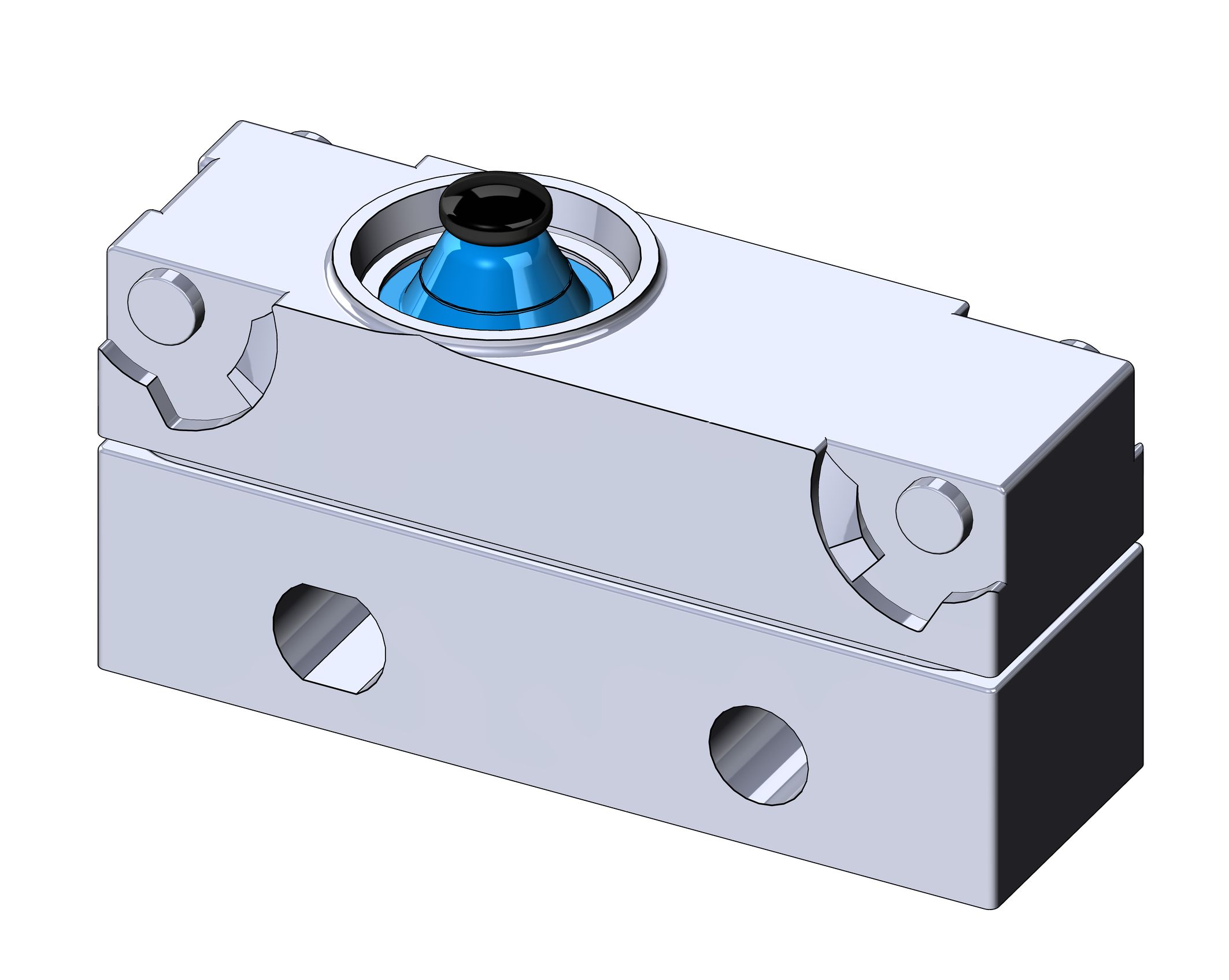

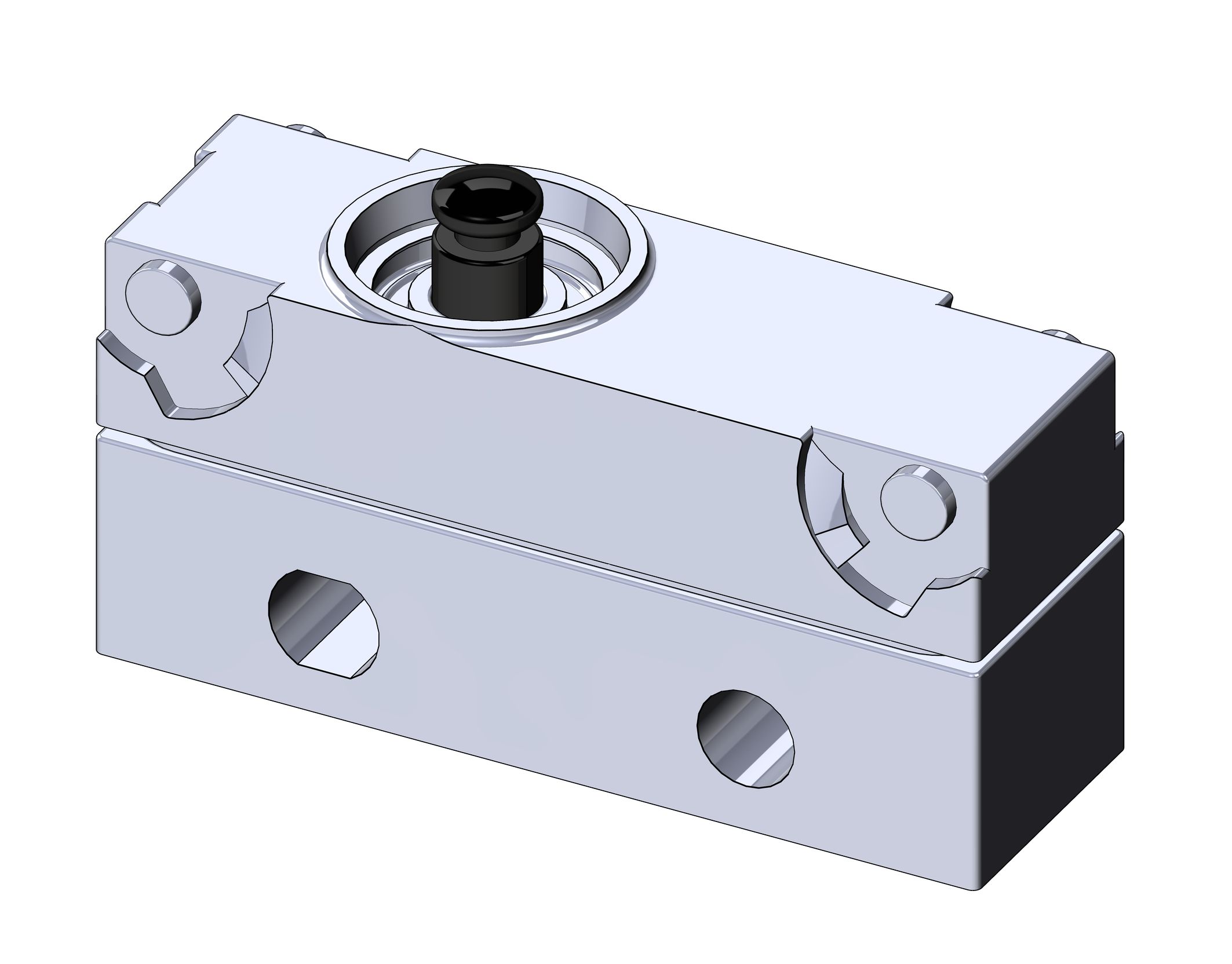

  MP500 IP67A MP500 IP67
Force d'actionnement  Fa max  2.5 (N) standard MP500 MP550
Force d'actionnement Fa max  1.2 (N) MP520 MP570






Leviers



Levier simple inox

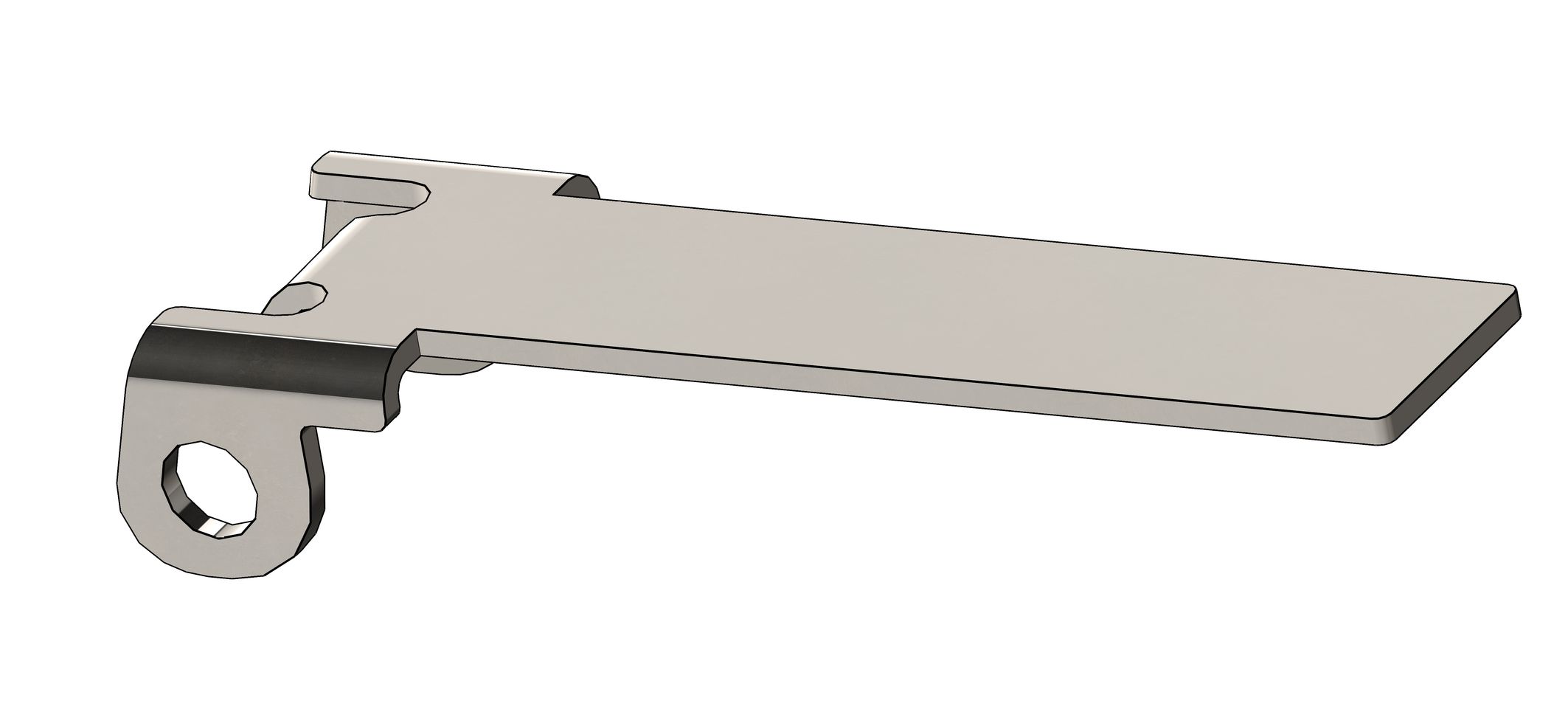

MP500L70		 Levier simple avec galet inox

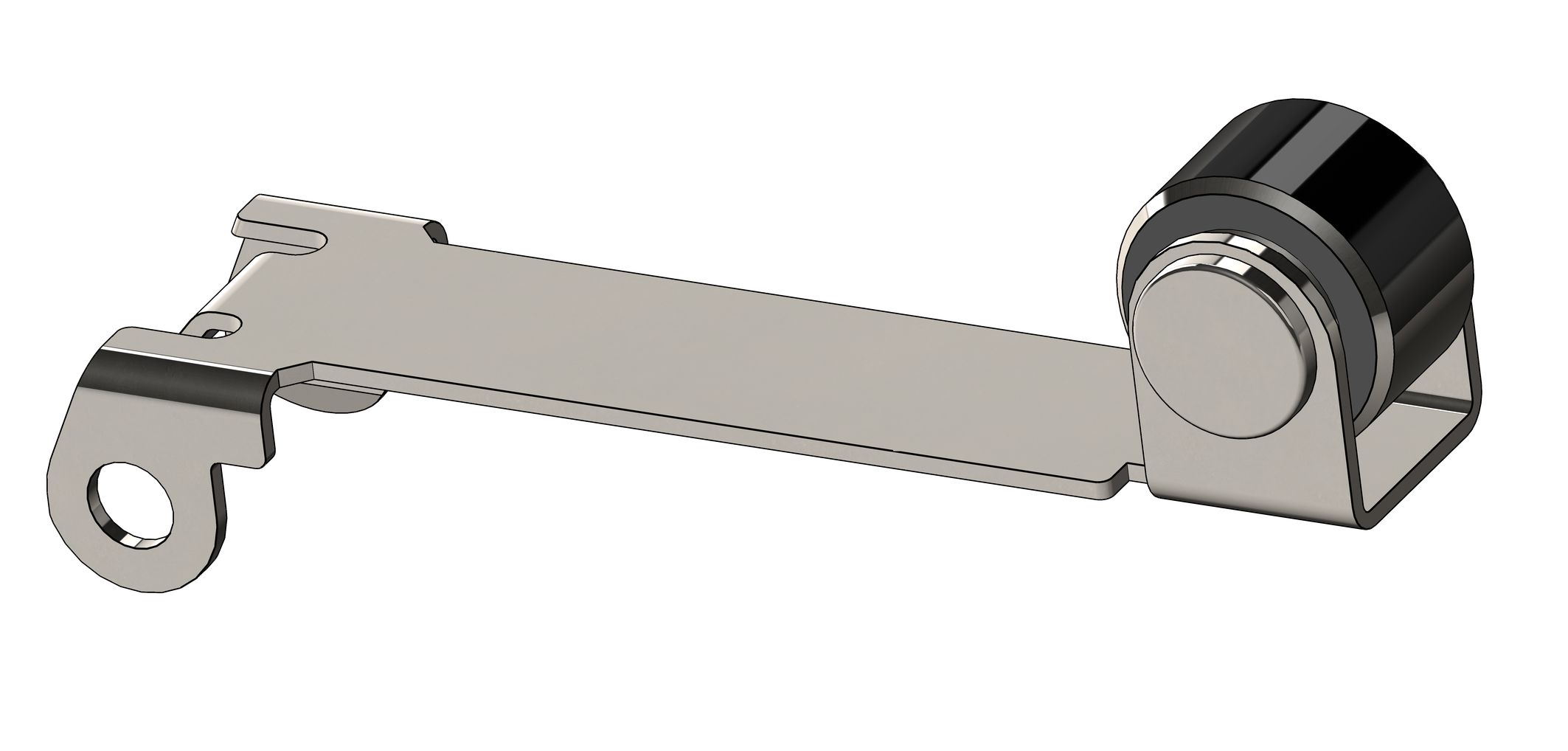

MP500L80		 Levier simple inox avec galet simulé

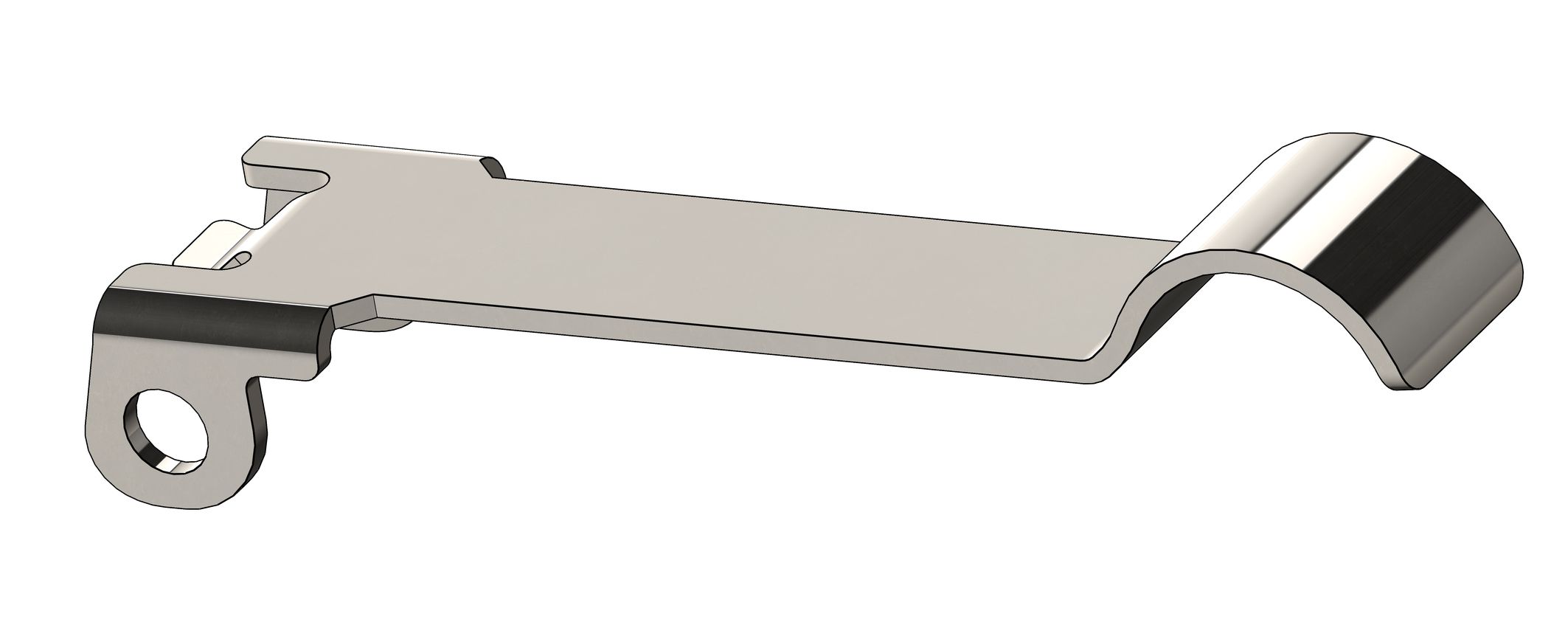

MP500L85
L70 L80 L85








Caractéristiques

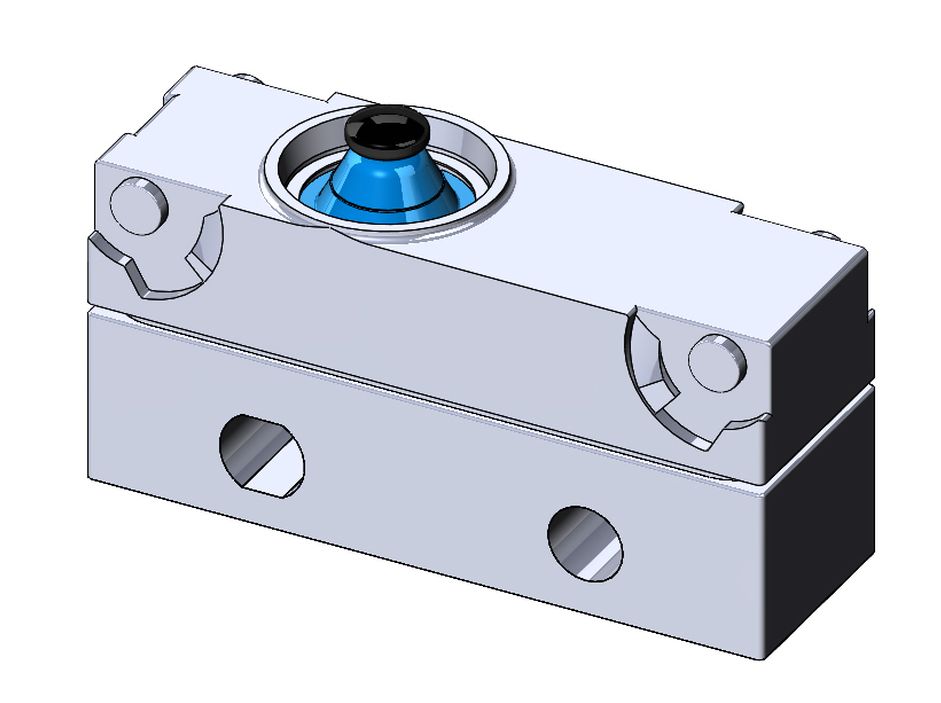

Type L00 : Bouton - sans levier
MP500L00 MP500L00PR   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

2.5

0.5

9.2 ± 0.2

8.7 ± 0.2

0.5

0.05

1.2

0.2

9.2 ± 0.2

8.7 ± 0.2

0.5

0.05

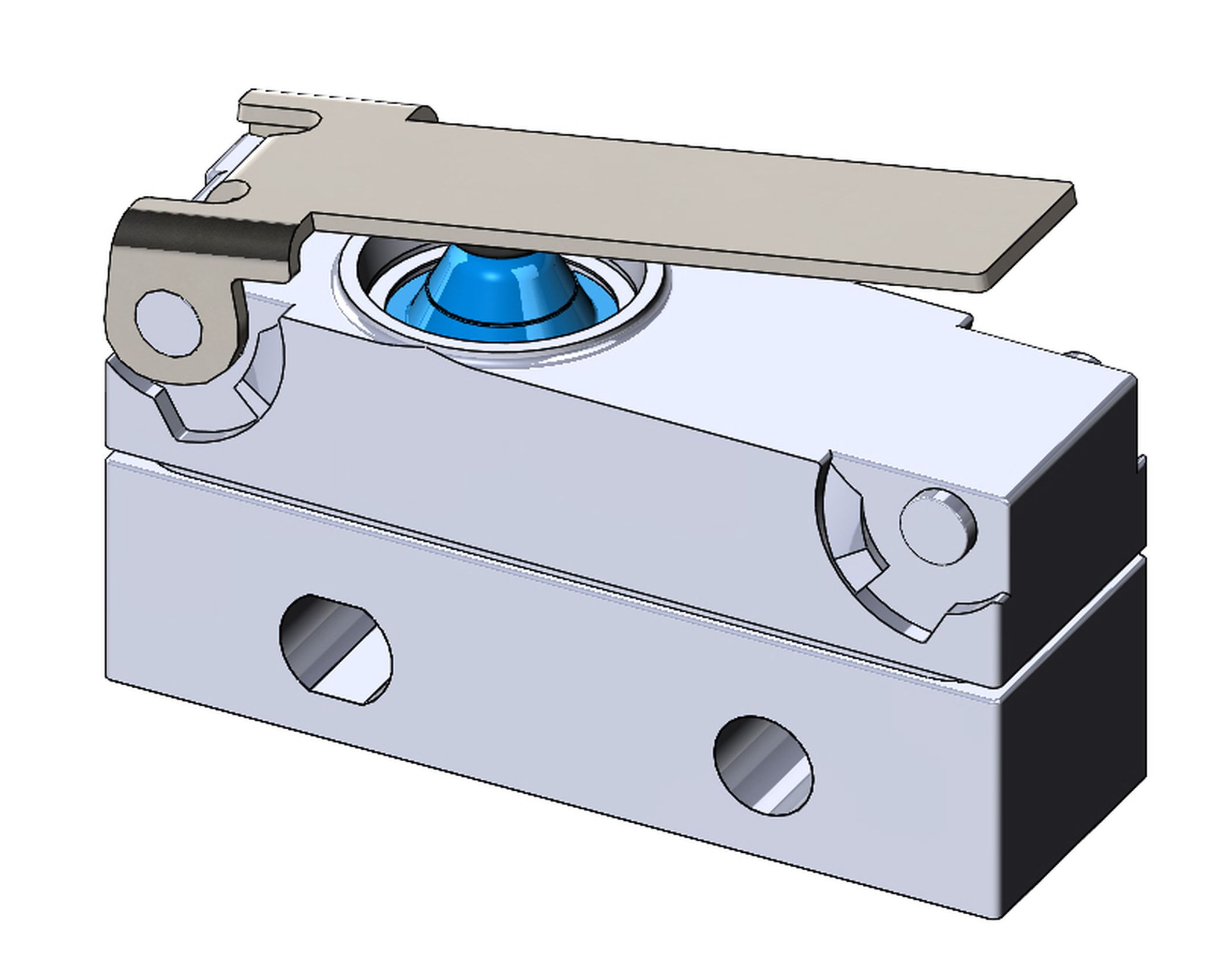

Type A70 : Levier simple MP500L70 - position standard
MP500L70 MP500L70   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

1.0

0.3

12.0 ± 0.4

10.1 ± 0.4

1.2

0.40

0.6

0.2

12.0 ± 0.4

10.1 ± 0.4

1.2

0.40

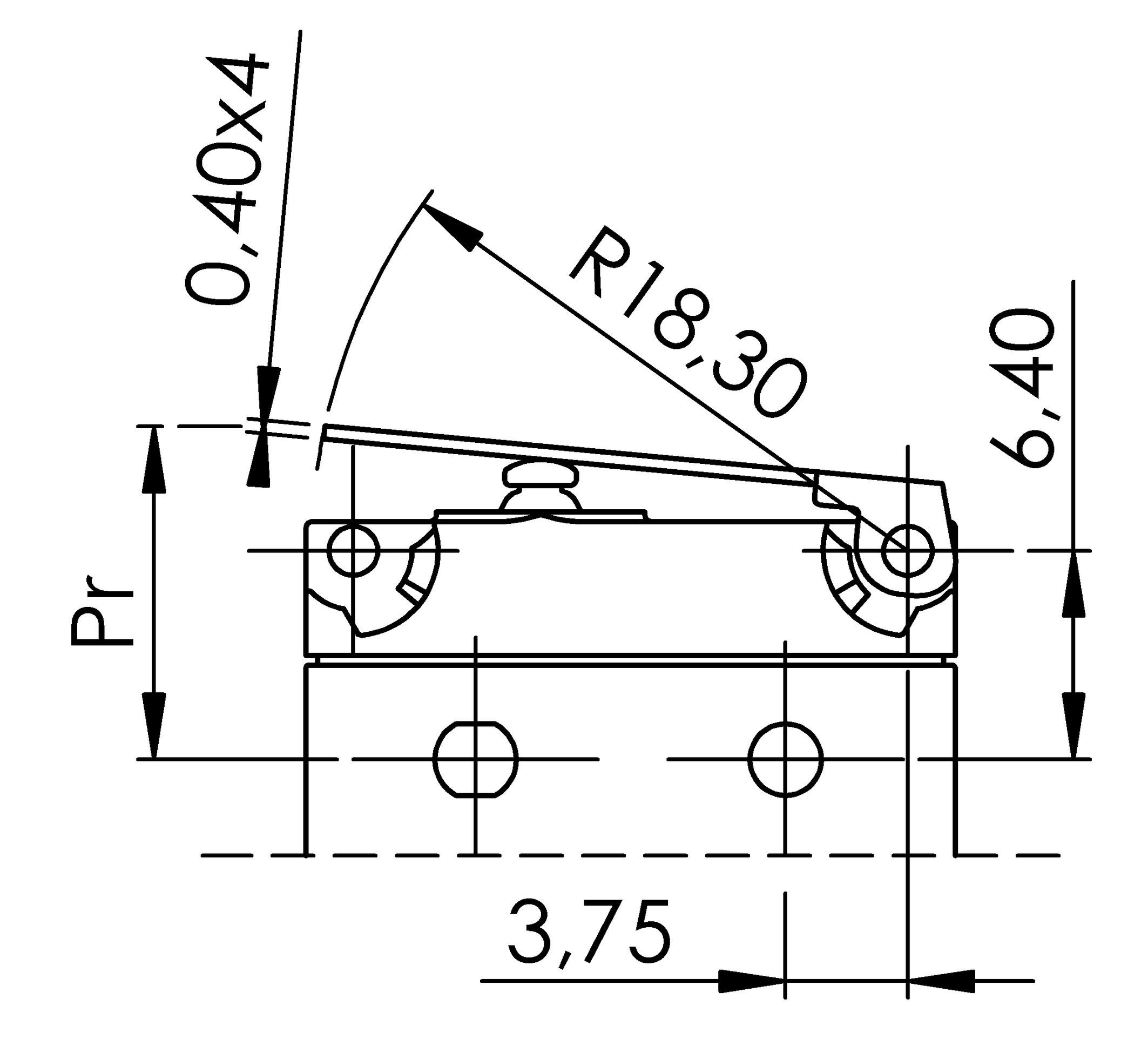

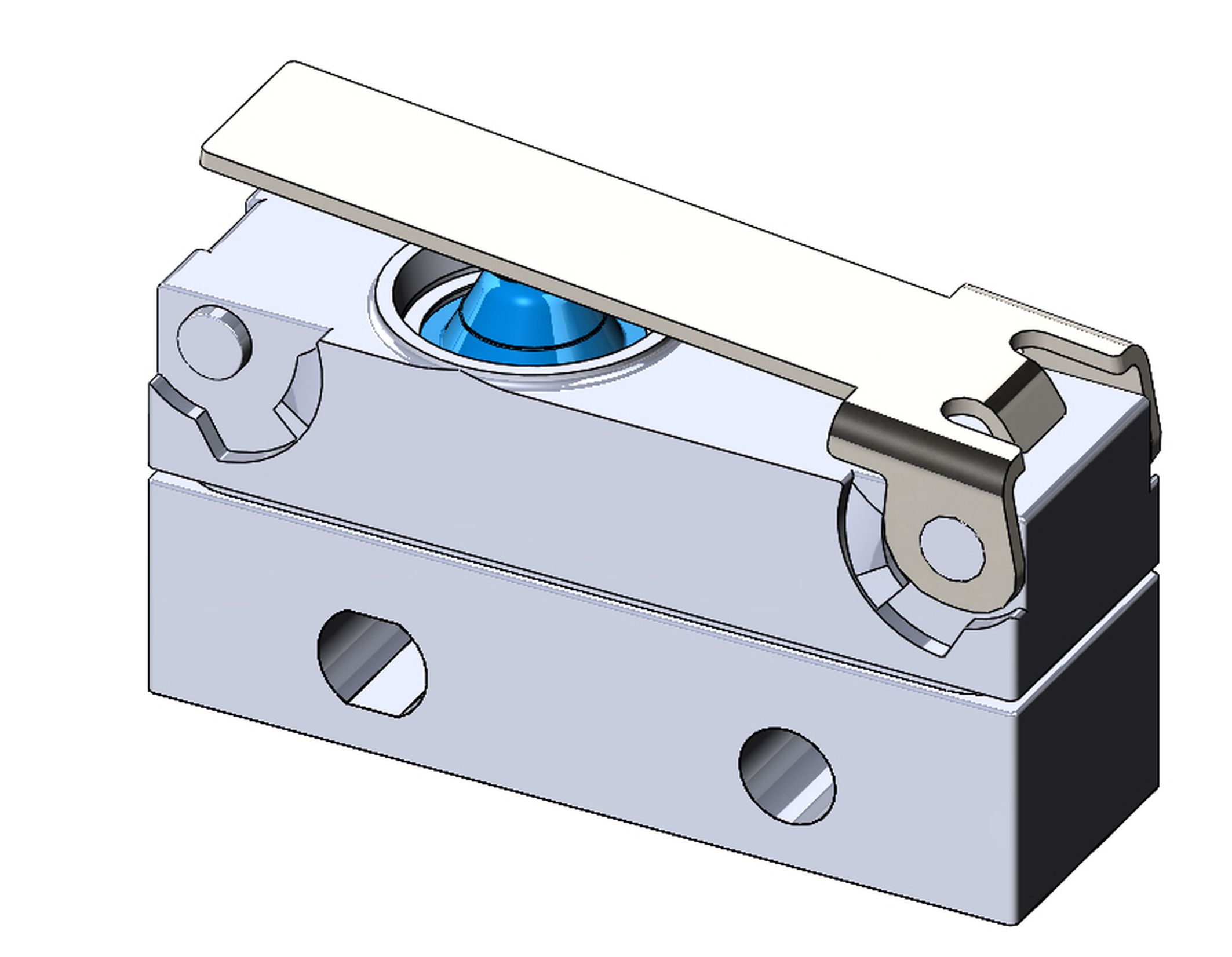

Type B70 : Levier simple MP500L70 - position opposée
MP500L71 MP500L71   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

2.0

0.3

10.4 ± 0.4

9.4 ± 0.4

0.5

0.20

1.0

0.2

10.4 ± 0.4

9.4 ± 0.4

0.5

0.20

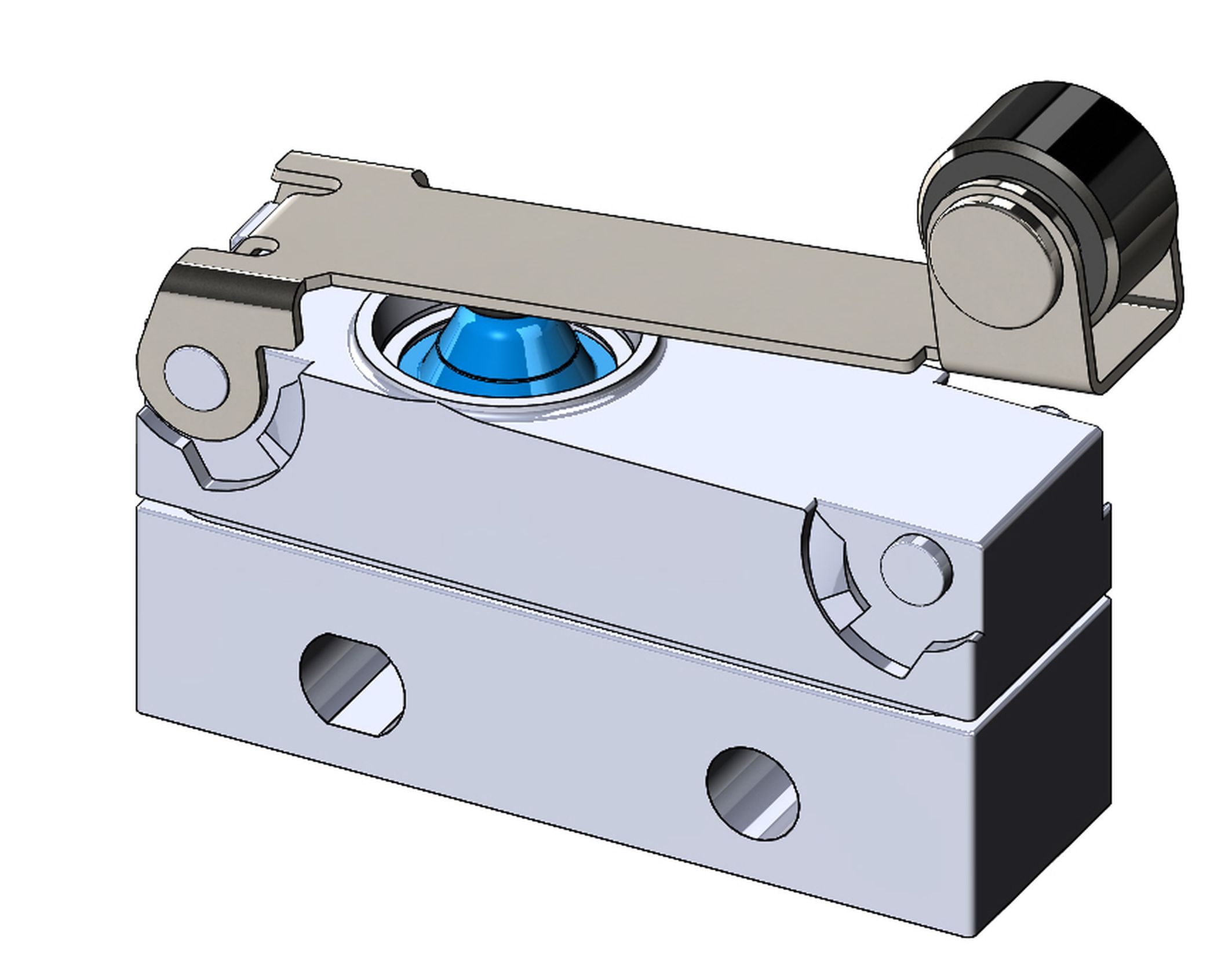

Type A80 : Levier simple avec galet MP500L80 - position standard
MP500L80 MP500L80   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

1.0

0.3

16.6 ± 0.4

14.2 ± 0.4

1.2

0.40

0.6

0.2

16.6 ± 0.4

14.2 ± 0.4

1.2

0.40

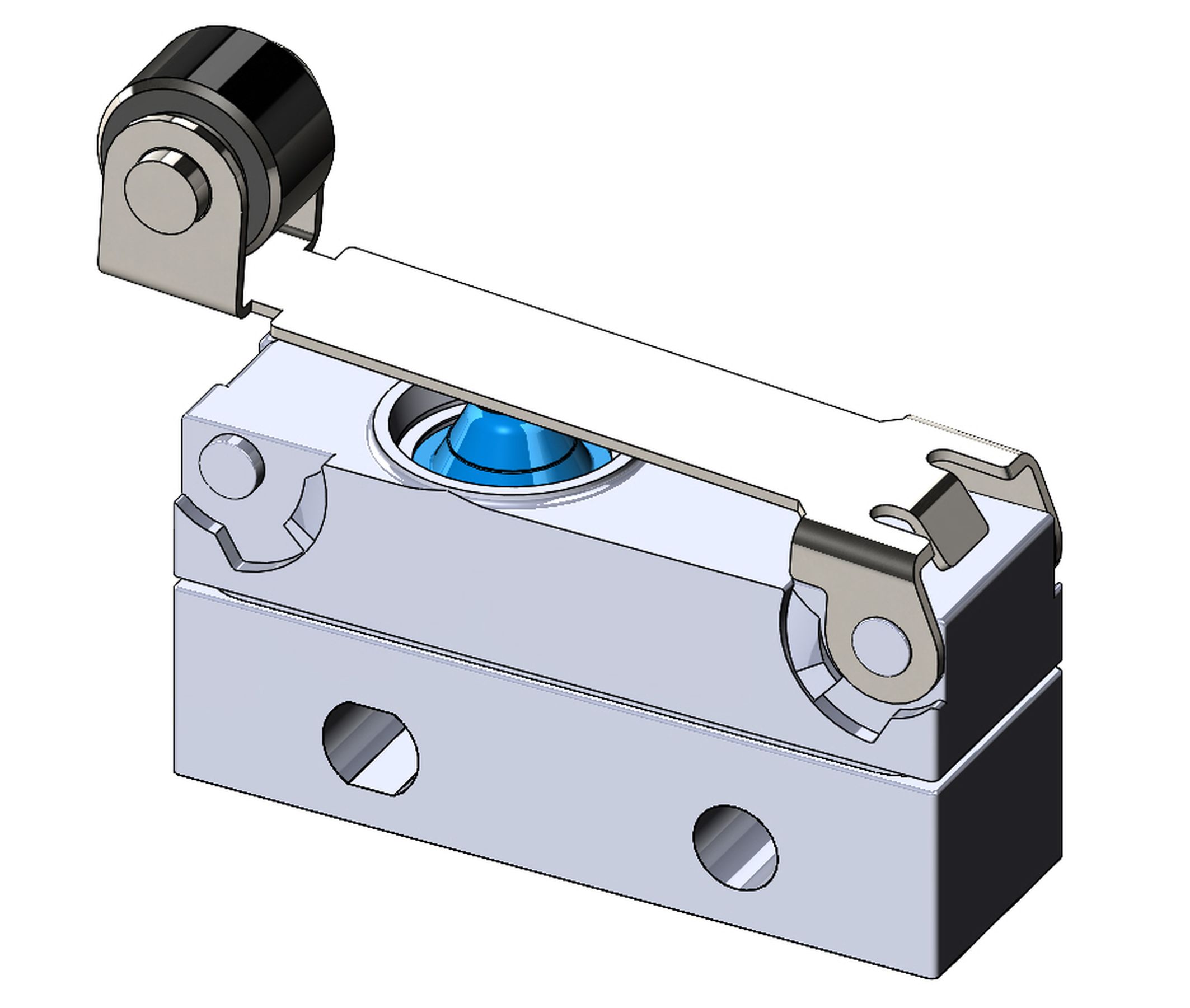

Type B80 : Levier simple avec galet MP500L80 - position opposée
MP500L81 MP500L81   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

2.0

0.3

15.5 ± 0.4

14.2 ± 0.4

0.6

0.20

1.0

0.2

15.5 ± 0.4

14.2 ± 0.4

0.6

0.20

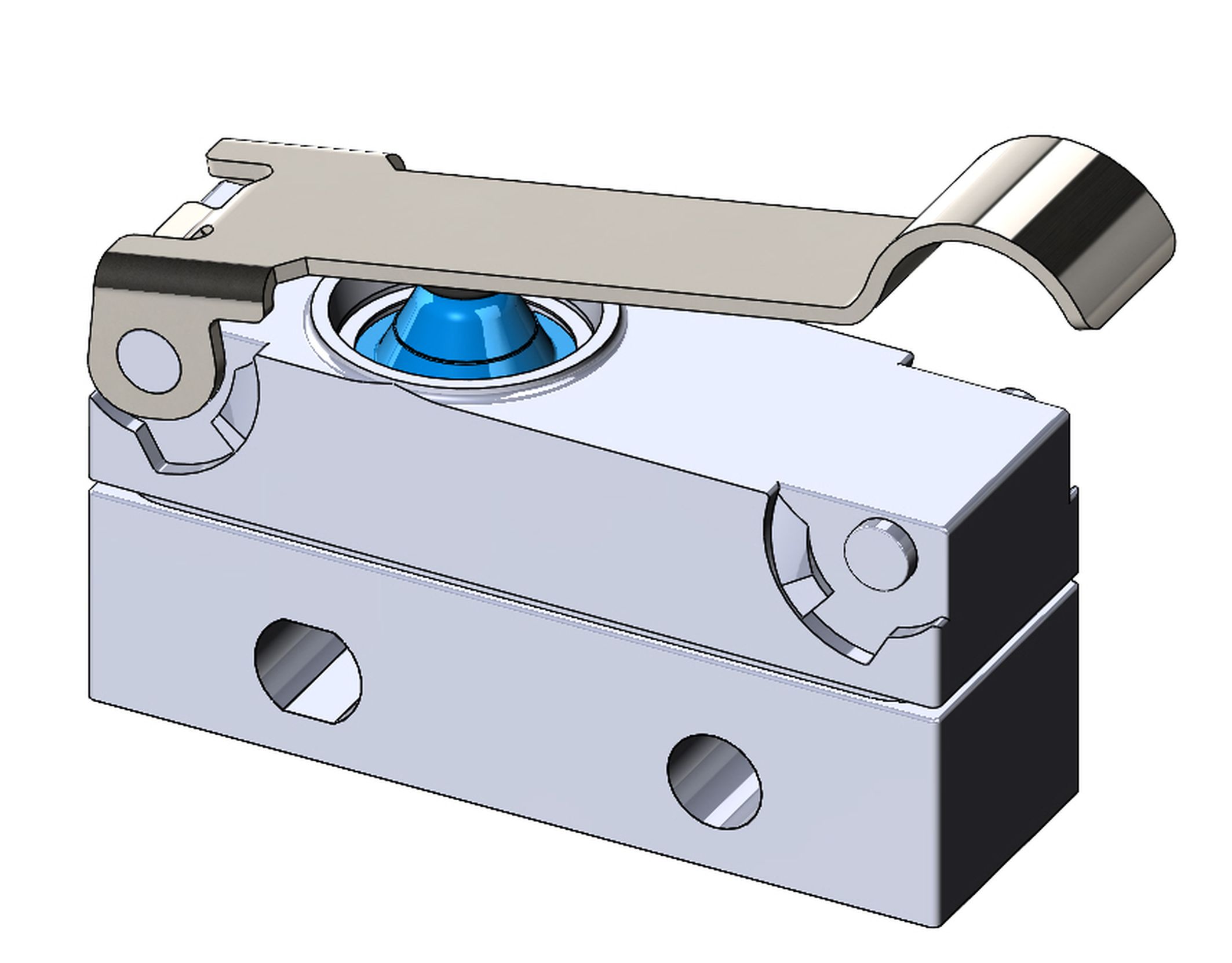

Type A85 : Levier simple avec galet simulé MP500L85 - position standard
MP500L85 MP500L85   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

1.0

0.3

14.6 ± 0.4

12.6 ± 0.4

1.2

0.40

0.6

0.2

14.6 ± 0.4

12.6 ± 0.4

1.2

0.40

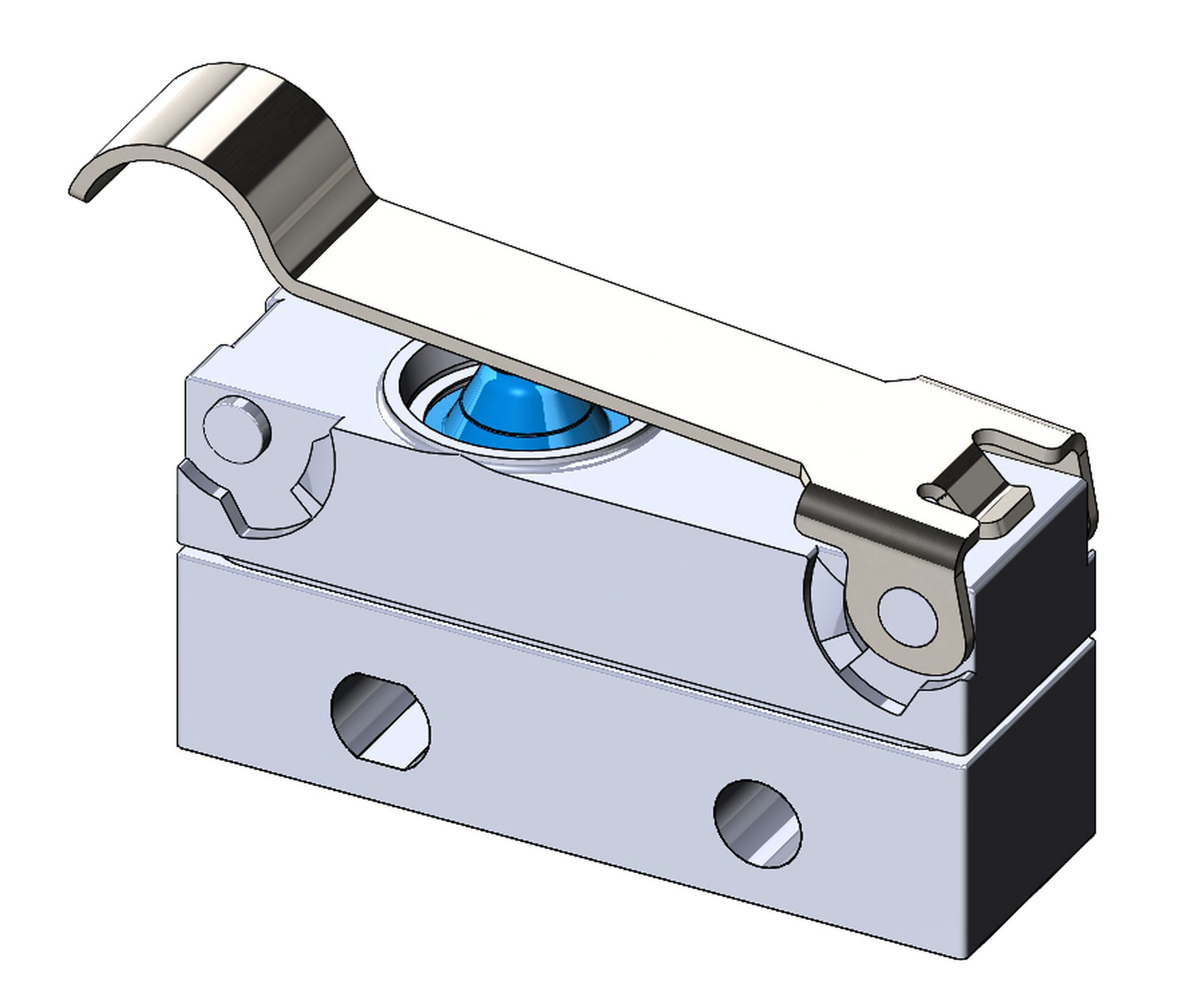

Type B85 : Levier simple avec galet simulé MP500L85 - position opposée
MP500L86 MP500L86   MP500 - MP550 MP520 - MP570
Force d'actionnement Fa max. (N)
Force de relâchement Fr min (N)
Position de repos Pr (mm)
Position d'action Pa (mm)
Surcourse sr min. (mm)
Course différentielle sd max. (mm)

2.0

0.3

12.9 ± 0.4

11.8 ± 0.4

0.6

0.20

1.0

0.2

12.9 ± 0.4

11.8 ± 0.4

0.6

0.20





Connexions

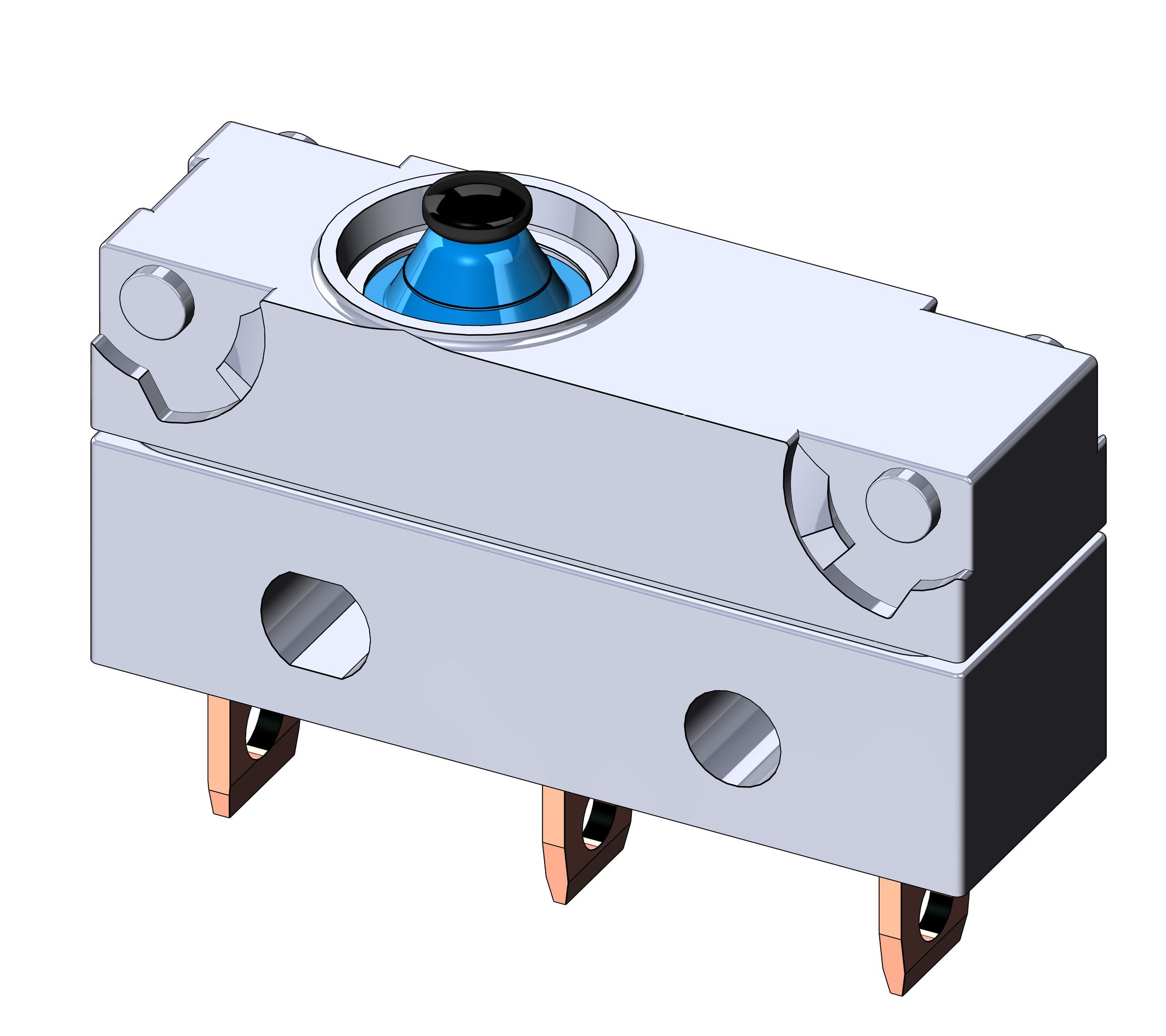

T000

Cosse à souder

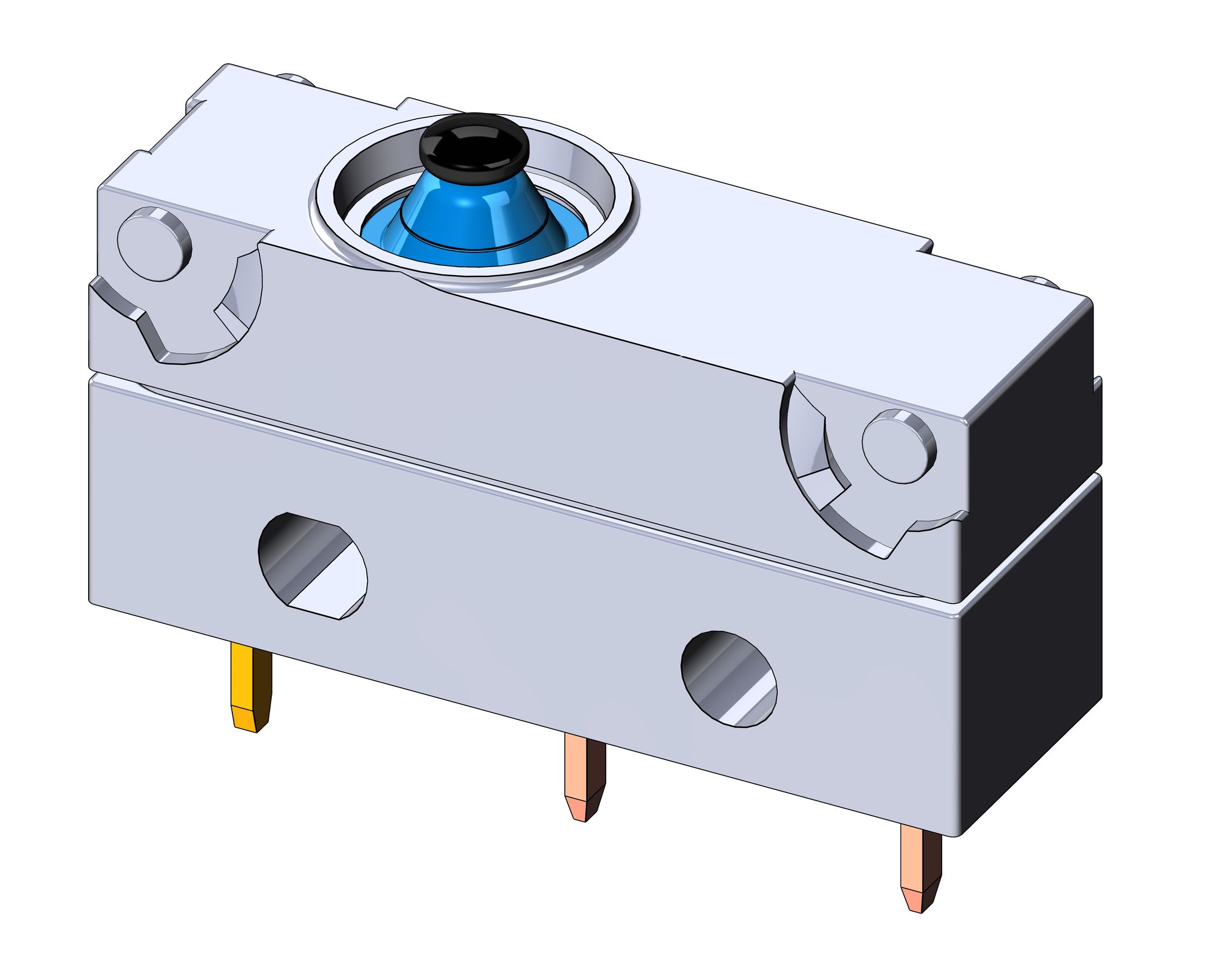

T001

PCB connexion

CXXX

Câble surmoulé
MP500L00T000 MP500L00T001  MP500 New
MP500L00CS MP500L00PCB MP500L00Cable

Utilisation de conducteurs souples.


Assurer la tenue de la soudure des conducteurs avec un moyen mécanique.

Soudure manuelle avec un fer à souder.

Recommandation : Eviter la surchauffe cela pourrait endommager le microrupteur. Température du fer à souder max. 340°C pendant 4 sec, utilisation d’un fil de soudure sans Chlore de préférence.

 Print PCB



MP500 Print PCB







  Sortie Standard Sortie opposée Sortie dessous
Câble CXXX DXXX FXXX
Conducteurs GXXX
 KXXX NXXX
   Sortie std  Sortie s  Sortie C






Schéma électrique






Cosse à souder

PCB

T000

T001

 Schéma
Câble
Conducteurs		     2A - 0.25 mm2 5A - 0.50 mm2
PVC
EN/UL certifié
-20°C à 105°C		  XXXP

1 - Brun

2 - Noir

4 - Bleu

1 - Noir

2 - Gris

4 - Bleu
Polyuréthane
EN certifié
-40°C à 80°C		 XXXU

1 - Brun

2 - Blanc

4 - Vert

  /
Silicone
EN certifié
-40°C à 125°C		 XXXS

1 - Brun

2 - Blanc

4 - Vert

  /








Information commande



  MP5 0 0 A70 C10P

Boîtier Protection - Force

0 : IP67/IP69 Force standard

2 : IP67/IP69 Faible force

5 : IP40 Force standard

7 : IP40 Faible force



Contact

0 : contact Argent 2A - Section conducteur 0.25 mm2

1 : contact Doré - Section condcuteur 0.25 mm2 ou Cosse à souder ou PCB
5 : Contact Argent 5A - Section conducteurs 0.50 mm2 ou Cosse à souder ou PCB



Levier

L00 : Basic switch - bouton

A70 : Levier simple MP500L70 -  position standard

B70 : Levier simple MP500L70  - position opposée

A80 : Levier simple avec galet MP500L80 - position standard

B80 : Levier simple avec galet MP500L80 - position opposée

A85 : Levier simple avec galet simulé MP500L85 - position standard

B85 : Levier simple avec galet simulé MP500L85 - position opposée



Connexion sans câble ou conducteur

T000 : Cosse à souder

T001 : PCB



Connexion avec câble / conducteurs
C : Câble sortie standard
D : Câble sortie opposée
F : Câble sortie dessous
G : Fils conducteurs sortie standard - uniquement PVC
K : Fils conducteurs sortie opposée - uniquement PVC
N : Fils conducteurs sortie dessous - uniquement PVC
Longueur câble
05 : 0.5 m
10 : 1 m
20 : 2 m

Matière du câble / conducteur
P : PVC

U : Polyuréthane - uniquement 2A Section 0.25 mm2
S : Silicone - uniquement 2A Section 0.25 mm2





3D Models available upon request
